WZ-电涡流制动器介绍

更新时间:2019-8-20 11:08:00 浏览次数:

  WZ-电涡流制动器介绍

  WZ-电涡流制动器是电涡流制动器之一,今天我们来了解一下WZ-电涡流制动器。

  WZ-电涡流制动器特点:

  1.结构简单,操作维护方便;

  2.制动力矩大,测试精度高,工作稳定;

  3.转动惯量小,动态响应快;

  4.与测控系统配套,可实现自动化操作。

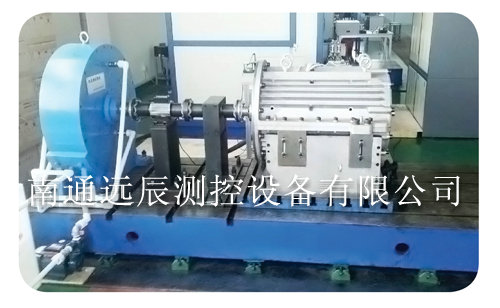

电涡流制动器

  一、产品使用的工作条件和环境条件

  电涡流制动器采用专门的配套稳流电源

  冷却水为普通淡水,水压:0.02~0.1Mpa,具体水流量见图9

  环境温度:-10℃~40℃

  相对湿度:20~90%RH

  二、 结构及原理

  电涡流制动器主要由旋转部分(感应盘)、外壳(电枢和励磁部分)组成,其结构简图见图5。

  由结构简图可知,当与转子同轴装配的励磁线圈通直流电时,其产生的磁通经电枢体、涡流环、气隙和转子形成闭合回路。

  由于转子外圆面被制成有均匀分布的齿和槽,故在气隙和电枢体或涡流环表面产生疏密相间的磁场,因此,转子被拖动旋转时,电枢体和涡流环内表面上任何一点的磁场产生叫变变化。

  由此感应出“涡流”,由于“涡流”和磁场的耦合作用,在转子上产生制动力矩,由于电枢体是通过机座固定在底板上的,故转子无法带动电枢体旋转。

  动力机械输出的功率被转化成电枢体和涡流环上“涡流”产生的等值热量,该热量由进入电枢体和涡流环冷却水槽中持续不断的冷却水及涡流制动器自身消耗。

  对应于励磁线圈每一恒定的电流,电涡流制动器均表现出一条转矩依附于转速的稳定制动特性曲线,改变励磁电流的大小,就可以改变制动力矩。
